硫酸风机AI500-1.245/0.9基础知识与维修解析
作者：王军（139-7298-9387）
关键词：硫酸风机、AI500-1.245/0.9、型号解析、离心鼓风机、配件、维修、二氧化硫

引言

在硫酸生产的核心工艺流程中，从硫铁矿的焙烧或硫磺的焚烧，到二氧化硫的转化，直至最终三氧化硫的吸收，气体介质的输送是贯穿始终的生命线。而承担这一关键任务的设备，正是硫酸离心鼓风机。作为整个系统的“心脏”，硫酸风机的性能直接决定了生产装置的效率、稳定性和能耗水平。由于其输送的介质—二氧化硫气体—具有强腐蚀性、毒性及工况条件的多变性，硫酸风机在设计、材料选择、制造精度及维护保养方面均有极其苛刻的要求。本文旨在以AI500-1.245/0.9这一典型型号为例，系统阐述硫酸离心鼓风机的基础知识，深入解析其型号含义、核心配件构成，并重点探讨其维修要点与策略，为从事风机技术工作的同仁提供一份实用的参考。

第一章 硫酸离心鼓风机概述

1.1 硫酸生产中的角色与重要性

硫酸风机并非孤立的设备，它是连接焙烧（或焚烧）、净化、干燥、转化、吸收等工序的核心动力单元。其主要功能是以一定的流量和压力，克服系统阻力，连续、稳定地将工艺气体（主要是二氧化硫）输送到后续设备中。风机入口通常接自干燥塔后，出口则通向转化器。其运行状态直接影响转化工序的进气量和压力稳定性，进而影响催化反应的效率与最终硫酸的产量、质量。一旦风机发生故障，轻则导致系统减产、工况波动，重则造成全线停产，甚至因气体泄漏引发安全和环保事故。因此，确保硫酸风机的长周期、安全、稳定运行是硫酸企业设备管理的重中之重。

1.2 工作特点与特殊要求

与输送空气的普通风机不同，硫酸风机面临独特的挑战：

强腐蚀性：二氧化硫气体在遇水后会生成亚硫酸，对碳钢等普通金属材料产生剧烈腐蚀。因此，风机过流部件必须采用特殊的耐腐蚀材料。 气体特性：二氧化硫气体分子量较空气大，密度高，在相同转速和叶轮尺寸下，风机所需的轴功率更大。同时，气体中含有少量酸雾和粉尘，对密封和部件耐磨性提出要求。 工况稳定性要求高：化工生产是连续过程，要求风机能够长时间无故障运行，对可靠性要求极高。 安全性：二氧化硫为有毒气体，风机的***轴封***系统必须绝对可靠，防止气体外泄。

1.3 主要机型系列简介

根据结构形式和工作原理的不同，硫酸离心鼓风机发展出多种系列，以适应不同的流量和压力需求：

“C”型系列多级离心硫酸风机：采用多级叶轮串联结构，每级叶轮对气体增压，总压比为各级压比之积。该类风机适用于中等流量、高压力场合，结构相对复杂，效率较高。 “D”型系列高速高压硫酸风机：通常采用齿轮箱增速，使叶轮工作在极高转速下，从而单级或两级叶轮即可获得很高的压比。适用于大流量、超高压力工况，技术含量和制造精度要求最高。 “AI”型系列单级悬臂硫酸风机：叶轮悬臂安装在主轴的一端，结构紧凑，维护方便。适用于中等流量和中等压升的工况，是应用非常广泛的机型。本文重点讨论的AI500-1.245/0.9即属此列。 “S”型系列单级高速双支撑硫酸风机：叶轮位于两个支撑轴承之间，转子动力学性能更优，适用于高转速、大功率场合，运行更平稳。 “AII”型系列单级双支撑硫酸风机：与S型类似，同为双支撑结构，但在具体设计和应用范围上有所区别，同样注重运行的稳定性和可靠性。

第二章 AI500-1.245/0.9风机型号深度解析

参照提供的型号解释规则，我们对AI500-1.245/0.9进行逐项分解：

“AI500”：
“AI”：这是机型的系列代号，明确指出了该风机属于“单级悬臂硫酸风机”。“A”通常代表离心鼓风机，“I”在此语境下特指悬臂式结构。这意味着它的叶轮安装在主轴的一端，像悬臂梁一样伸出在支撑轴承之外。这种设计简化了结构，使得转子组件（叶轮和轴）可以作为一个整体从机壳中抽出，极大地方便了日常检查、维护和修理，无需拆卸进出口管道和机壳本身。 “500”：这表示风机在设计工况下的额定流量为每分钟500立方米。这是一个非常重要的性能参数，它决定了风机满足特定硫酸生产系统规模的能力。流量是选型的首要依据之一。
“-1.245”：
这个数字，按照惯例，表示风机出口处的绝对压力为1.245个大气压（绝压）。它代表了气体经过风机叶轮做功后，压力提升到的最终值。出口压力是风机克服系统阻力（包括管道、换热器、催化剂床层等）能力的直接体现。
“/0.9”：
斜杠“/”后的数字“0.9”，表示风机进口处的绝对压力为0.9个大气压（绝压）。这表明风机是在一个低于常压（1标准大气压）的入口条件下工作的，这通常是由于前序工序（如干燥塔、净化系统）存在阻力，造成了一定的真空度。

综合性能参数解读：
风机的核心作用是为气体提供能量，使其压力升高。这个压力升高的值，即风机的“压升”或“升压”，可以通过“出口绝压”减去“进口绝压”计算得出。对于AI500-1.245/0.9，其压升 = 1.245 atm - 0.9 atm = 0.345 atm。换算成更常用的千帕单位，约为35 kPa。
因此，这台AI500-1.245/0.9风机的完整性能描述是：一台单级悬臂式硫酸离心鼓风机，用于输送二氧化硫气体，其设计额定流量为500立方米/分钟，入口绝对压力为0.9个大气压，出口绝对压力为1.245个大气压，产生的压升约为0.345个大气压（35 kPa）。

理解型号中的这些数字，对于风机的选型、与工艺系统的匹配、以及日常操作（如通过调节进口阀门或转速来适应工况变化）都至关重要。

第三章 风机核心配件解析

一台完整的AI型硫酸风机是一个复杂的系统，由核心主机和辅助系统组成。以下对其核心配件进行解析：

3.1 转子组件

这是风机的“心脏”，负责将机械能转换为气体的压力能和动能。

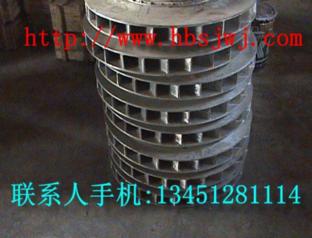

叶轮：是能量转换的核心部件。对于硫酸风机，叶轮材质至关重要，通常采用高牌号的不锈钢，如316L、904L，甚至更高级别的哈氏合金、20号合金等，以抵抗二氧化硫的腐蚀。叶轮必须是整体精密铸造而成，经过严格的动平衡校正，以确保在高转速下平稳运行。叶轮的形状（如叶片形式为后向、前向或径向）、直径和出口宽度直接决定了风机的压升和流量特性。 主轴：传递电机扭矩，支撑叶轮旋转。要求具有高强度、高韧性和良好的抗疲劳性能。材质一般为优质合金钢（如42CrMo），与介质接触的部分通常需要进行防腐涂层保护或采用不锈钢材质。轴上有安装叶轮、轴承、密封的轴肩和键槽，加工精度要求极高。

3.2 机壳与隔板

机壳（气缸）：容纳转子和引导气体流路的核心静止部件。AI系列为单级风机，机壳结构相对简单，通常为蜗壳形，将叶轮甩出的高速气体的动能有效地转化为静压。机壳材质也必须耐腐蚀，常采用铸铁内衬耐酸瓷砖或橡胶，或直接采用不锈钢铸造。 进气室：连接进口管道，引导气体平稳、均匀地进入叶轮入口，减少涡流和压力损失。

3.3 轴承与润滑系统

支撑轴承：承受转子的径向载荷，确保主轴在中心位置稳定旋转。AI系列风机通常采用滑动轴承（径向轴承），依靠动压油膜形成润滑。滑动轴承运行平稳，阻尼大，抗振动性能好。 推力轴承：承受转子剩余的轴向推力，防止转子发生轴向窜动。对于悬臂式风机，轴向推力较大，推力轴承的设计和选型尤为关键。 润滑系统：为轴承提供连续、清洁、温度适宜的润滑油。包括主油泵、辅助油泵、油箱、冷却器、过滤器、安全阀及复杂的仪表控制系统。润滑系统是风机安全运行的“生命线”，其可靠性直接关系到整机安全。

3.4 ***轴封***系统

这是防止有毒二氧化硫气体外泄和外界空气吸入的关键安全部件，是硫酸风机的技术难点之一。

迷宫密封：作为主要的气封形式，安装在主轴穿过机壳的位置。由一系列连续的环形齿和齿槽组成，通过节流效应来减小泄漏量。材质通常为铝或铜等软金属，防止与轴发生摩擦时损伤主轴。 氮气（或蒸汽）阻封系统：向迷宫密封中间注入略高于机内气压的纯净氮气（或蒸汽），形成一道气幕，一方面阻止机内气体外泄，另一方面防止外部空气进入风机内部（特别是停机时），避免形成冷凝酸腐蚀内部零件。该系统的压力和流量需要精确控制。 机械密封：在一些新型或要求更高的风机上，会采用干气式机械密封作为主密封或辅助密封，其密封效果更佳，但结构复杂，成本高。

3.5 联轴器与底座

联轴器：连接风机主轴和电机轴，传递扭矩。通常采用高精度的膜片式联轴器，能够补偿两轴间的微量不对中，并吸收部分振动，无磨损，无需润滑。 底座：支撑风机主机和电机的基础构件，通常为整体铸铁或钢结构件，具有足够的刚性和强度，保证风机与电机的对中精度长期稳定。

第四章 风机修理解析说明

硫酸风机的修理是一项技术性极强的工作，必须遵循严谨的程序和标准。

4.1 常见故障现象与原因分析

振动超标：
原因：转子不平衡（叶轮腐蚀、结垢、部件脱落）、对中不良、轴承损坏、基础松动、喘振（流量过小导致的不稳定工况）、轴弯曲。
轴承温度过高：
原因：润滑油质不合格（乳化、杂质、粘度不对）、油量不足、冷却器效果差、轴承间隙不当、轴承损坏、轴向力过大。
流量或压力不足：
原因：进口过滤器堵塞、密封间隙过大导致内泄漏严重、转速下降（如皮带打滑）、叶轮腐蚀磨损严重、系统阻力增加（管道堵塞等）。
气体泄漏：
原因：***轴封***（迷宫密封）磨损间隙过大、阻封气压力不足或中断、机械密封失效、机壳或管道法兰密封件损坏。

4.2 修理流程与要点

第一步：停机隔离与准备

严格按操作规程停机，切断电源，挂“禁止合闸”牌。 关闭进出口阀门，进行气体置换（通常用氮气），直至取样分析合格。确保维修环境安全。 准备齐全的图纸、技术资料、专用工具、量具和备品备件。

第二步：解体与检查

拆除所有连接管线（润滑油管、仪表线、阻封气管等）和联轴器护罩。 记录原始对中数据。 对于AI悬臂风机，通常可整体将转子组件从机壳非驱动端抽出。抽转子过程需平稳，防止碰伤。 对所有部件进行清洗、编号，并逐一进行宏观和无损探伤检查（如PT、MT、UT）。 关键检查项目：
叶轮：检查叶片、轮盖、轮盘有无腐蚀、裂纹、磨损、变形。重点检查焊缝区域。必要时进行着色探伤。测量口环处直径。 主轴：检查轴颈有无拉伤、磨损，测量直线度（弯曲度）。 轴承：检查巴氏合金层有无剥落、裂纹、烧损，测量轴承间隙和瓦背过盈量。 密封：测量迷宫密封各部位的径向和轴向间隙。 机壳：检查内壁腐蚀、衬里破损情况。

第三步：修理与更换

叶轮：若腐蚀磨损在允许范围内，可进行堆焊修复，然后进行机加工恢复形线，最后必须进行动平衡校正，精度等级需达到G2.5或更高。若损伤严重，则必须更换新叶轮。 主轴：轻微划伤可抛光处理。若弯曲超标，需进行直轴处理或更换。 轴承：通常磨损后即更换新件。刮瓦是一项精细工作，需保证接触角和接触点符合要求。 密封：迷宫密封片磨损后间隙超标，必须更换。安装新密封时，需仔细调整间隙至图纸要求。 机壳：衬里破损需由专业人员修复。

第四步：回装与对中

按解体的逆顺序回装所有部件。所有配合面、螺纹连接处涂抹适当的润滑剂或防咬合剂。 更换所有O型圈、垫片等密封元件。 转子回装后，手动盘车应灵活无卡涩。 重新连接电机，进行精细对中。通常采用双表法或三表法，确保径向和角度偏差均在允许范围内（通常要求径向偏差≤0.05mm，角度偏差≤0.10mm/m）。对中是保证长期平稳运行的关键。

第五步：试车与验收

恢复所有管路和仪表。 先进行油循环冲洗，直至油质清洁。 点动电机，检查旋转方向。 启动辅助油泵，检查润滑油压正常。 正式启动风机，在低速下暖机，然后逐步升速至额定工况。 密切监控振动、轴承温度、油压等参数，并检查有无泄漏。 在额定工况下稳定运行一段时间，所有参数均符合设计或规范要求后，方可交付生产。

结论

AI500-1.245/0.9作为一款典型的单级悬臂硫酸离心鼓风机，以其结构紧凑、维护便捷的特点，在硫酸行业中占有重要地位。深入理解其型号含义，是掌握其性能特征的基础；熟悉其核心配件的结构、材质和功能，是进行正确操作和维护的前提；而掌握一套科学、严谨的修理流程与标准，则是保障风机长周期安全稳定运行，最终确保硫酸生产连续性的根本。作为一名风机技术人员，应不断学习、积累经验，将理论知识与实践紧密结合，才能应对各种复杂情况，为企业创造更大的价值。
