硫酸风机AI1100-1.198/1.004基础知识与深度解析
作者：王军（139-7298-9387）
关键词：硫酸风机、AI1100-1.198/1.004、型号解析、风机配件、风机修理、离心鼓风机、二氧化硫气体

引言

在硫酸生产的庞大工业体系中，风机扮演着至关重要的“心脏”角色，负责为整个系统的气体输送提供动力。其中，离心式鼓风机因其效率高、运行稳定、适应性强等特点，成为二氧化硫（SO₂）气体输送环节的核心设备。对于风机技术人员而言，深入理解风机的型号含义、内部结构配件以及维护修理要点，是保障生产连续稳定、提升设备管理水平的基础。本文将以一款典型的硫酸离心鼓风机——AI1100-1.198/1.004为例，系统性地阐述其型号编码规则，深度剖析其主要配件构成，并详细探讨常见故障与修理策略，旨在为同行提供一份实用的技术参考。

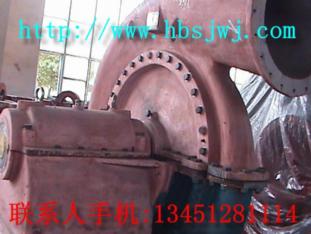

第一章 硫酸离心鼓风机概述与AI1100型号深度解析

1.1 硫酸离心鼓风机的工作原理与特殊要求

离心鼓风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力作用下被甩向叶轮外缘，速度和压力随之增加。这些高速气体进入截面积逐渐扩大的蜗壳（机壳）后，流速降低，部分动能进一步转化为压力能，最终以较高的压力排出，从而克服系统阻力，完成气体输送。

用于硫酸生产的鼓风机，其输送介质主要为含有二氧化硫的工艺气体。这种工况对风机提出了极为苛刻的要求：

强腐蚀性：二氧化硫气体遇水会生成亚硫酸，具有强烈的腐蚀性。因此，风机与气体接触的过流部件（如叶轮、机壳、密封等）必须采用高等级耐腐蚀材料，如316L不锈钢、双相不锈钢、高牌号合金（如C-276、20号合金）或进行特殊的防腐涂层处理。 连续性要求高：硫酸生产是连续流程，风机一旦非计划停机，将导致全线停产，造成巨大经济损失。因此，风机的可靠性、稳定性和易于维护性至关重要。 工况波动：生产负荷调整可能导致风机流量和压力在一定范围内变化，要求风机具有良好的调节性能和较宽的稳定工作区间。

1.2 风机型号AI1100-1.198/1.004的详细解读

参考您提供的型号解释规则，我们对“AI1100-1.198/1.004”进行逐项分解：

“AI”：此部分代表风机的机型系列。根据规则，“AI”型系列指的是单级悬臂式硫酸离心鼓风机。这是理解该风机基本结构的关键。
单级：意味着风机只有一个叶轮。结构相对简单，制造和维护成本较低，适用于中等压比（出口压力与进口压力之比）的工况。 悬臂式：指叶轮安装在主轴的一端，主轴另一端由轴承箱支撑，叶轮如同悬臂梁一样伸出。这种结构优点是拆装叶轮、密封等部件时无需拆卸机壳和进排气管道，维护便捷。但其动态平衡要求极高，对轴承的刚性和寿命也提出了挑战。
“1100”：这表示风机的设计流量，单位为立方米/分钟。即，该风机在设计工况下的输送能力为每分钟1100立方米的标准状态二氧化硫气体。这是选型时衡量风机处理能力的核心参数。 “-1.198”：这表示风机的出口绝对压力，单位为大气压（ata）。绝对压力等于表压（压力表读数）加上当地大气压。此处1.198个大气压，意味着风机出口气体的压力比标准大气压高出约0.198个大气压（约20kPa的表压）。这个压力用于克服后续设备（如干燥塔、吸收塔、换热器等）及管道的阻力。 “/1.004”：斜杠后的数值表示风机的进口绝对压力，单位为大气压。此处的1.004个大气压，表示进口处有微小的正压（约0.004个大气压的表压）。这表明该风机并非从负压或常压环境吸气，而是从前序设备（如焚硫炉或沸腾焙烧炉后）接收带有一定压力的气体。进口压力的明确对于准确计算风机的压升（出口压力减进口压力）和轴功率至关重要。

综合理解：AI1100-1.198/1.004是一款单级悬臂式离心鼓风机，专为输送二氧化硫气体设计，其设计流量为1100 m³/min，在进口压力为1.004 ata的条件下，能将气体压缩至出口压力1.198 ata，产生的压升约为0.194 ata。相比于示例中的C300多级风机，AI系列单级风机流量更大，但压升相对较小，适用于系统阻力不特别高的硫酸装置。

第二章 AI1100-1.198/1.004风机核心配件解析

一台离心鼓风机是由数百个零件组成的精密机组。对于技术人员，掌握核心配件的功能、材料和常见问题至关重要。以下针对AI系列悬臂风机的关键部件进行解析。

2.1 转子组件（核心旋转部件）

转子是风机的“心脏”，其平衡精度和稳定性直接决定整机运行状态。

叶轮：能量转换的核心。对于AI1100这样的大流量风机，叶轮通常为闭式后向型，效率较高。材质必须耐SO₂腐蚀，常用316L不锈钢或双相不锈钢2205。制造工艺多为整体精密铸造或焊接后数控加工，并进行动平衡校正至G2.5或更高等级。叶轮的关键检查点是叶片有无裂纹、磨损、腐蚀坑点，以及轮毂、盖盘的完整性。 主轴：传递扭矩并支撑叶轮旋转。采用高强度合金钢（如42CrMo）锻造，与叶轮配合的轴颈部位有严格的尺寸公差和表面硬度要求。悬臂结构使得主轴承受巨大的弯矩，因此其刚性（抗弯曲能力）和疲劳强度必须经过严格计算。 平衡盘：位于叶轮背部，用于平衡部分轴向推力，减小推力轴承的负荷。其两侧的压力差会产生一个与叶轮轴向力方向相反的力。 联轴器：连接风机主轴和电机轴，传递动力。常用膜片式联轴器，能补偿少量轴向、径向和角向偏差，并吸收振动，无需润滑。

2.2 静子组件（固定与支撑部件）

机壳（蜗壳）：收集从叶轮流出的气体，并将其动能转化为压力能。形状为渐开线或对数螺旋线，以减小流动损失。材质与叶轮匹配，通常为铸铁（内衬防腐层）或整体不锈钢铸造。机壳分为上下两半，中分面用螺栓连接，便于检修。密封槽用于安装密封件。 轴承箱：支撑转子，保证其平稳旋转。AI悬臂风机通常采用滑动轴承（径向轴承）和推力轴承的组合。
径向轴承：多为圆柱瓦或可倾瓦轴承，依靠形成的油膜支撑主轴，具有阻尼大、稳定性好的优点。 推力轴承：承受转子剩余的轴向推力，常用金斯伯雷或米切尔式可倾瓦块轴承，能自动调节，承载能力强。
密封系统：防止气体泄漏和润滑油进入机壳。
级间密封/口环密封：位于叶轮进口与机壳之间，减少气体从高压侧向低压侧的内部泄漏。通常采用迷宫密封，利用多次节流膨胀原理密封。 轴端密封：防止机壳内气体沿主轴向外泄漏至大气，或外部空气进入机壳。对于SO₂气体，常采用碳环密封或干气密封。碳环密封结构简单，靠弹簧力使碳环与轴套紧密贴合；干气密封是更先进的无接触密封，通过注入惰性密封气（如氮气）在动环和静环间形成微米级气膜，实现零泄漏，可靠性更高。

2.3 辅助系统

润滑系统：为轴承提供清洁、足量、冷却的润滑油。包括主/辅油泵、油箱、冷却器、过滤器、安全阀、管路及监控仪表（压力表、温度计）。油质清洁和油温稳定是轴承长寿命的保证。 监测仪表系统：风机的“神经系统”。关键监测点包括：
振动探头：监测轴承座的振动速度或位移，超标时报警或联锁停机。 轴位移探头：监测转子轴向窜动量，防止推力轴承损坏后叶轮与机壳摩擦。 温度传感器：监测轴承温度、润滑油温、电机绕组温度。 压力传感器：监测进出口气体压力、润滑油压力。

第三章 AI1100-1.198/1.004风机常见故障与修理解析

风机修理是一项系统工程，需遵循“诊断-解体-检查-修复-组装-调试”的严谨流程。

3.1 故障诊断与初步分析

修理的第一步是准确判断故障根源。

振动超标：这是最常见的故障。
原因：转子动平衡破坏（叶轮结垢、磨损、零件脱落）；对中不良；轴承磨损或损坏；地脚螺栓松动；基础刚性不足；喘振（流量过小导致气流脱离叶片产生的剧烈振动）。 诊断：分析振动频谱，1倍频高多为不平衡或对中问题，2倍频高常为对中不良，高频成分可能为轴承缺陷。结合运行参数（如流量）判断是否喘振。
轴承温度高：
原因：润滑油不足、油质差、油温高；轴承安装不当（间隙过小/过大）；轴承本身缺陷；超负荷运行。
风量或压力不足：
原因：进口过滤器堵塞；密封间隙过大导致内泄漏严重；转速未达额定值；叶轮腐蚀磨损严重；系统阻力增大（管道堵塞等）。
气体泄漏：
原因：轴端密封失效（碳环磨损、干气密封故障）；机壳中分面密封垫损坏。

3.2 核心部件修理工艺要点

1. 转子组件的修理与动平衡校正

解体与清洗：小心拆卸叶轮、平衡盘等零件，彻底清除油污和结垢物。 检查与测量：
叶轮：着色渗透或磁粉探伤检查裂纹；测量叶片厚度、口环直径，评估磨损量。轻微腐蚀可打磨光滑，裂纹需补焊（需采用专用焊材和工艺，并做消除应力处理），严重损坏需更换。 主轴：检查直线度（跳动量）、轴颈尺寸和表面粗糙度。轻微弯曲可压力校正，超差需堆焊后精车或镀铬修复，严重者更换。
动平衡校正：修理后的转子必须重新进行动平衡。先在低速平衡机上做双面平衡，然后在现场安装后（如果条件允许）进行高速动平衡，将不平衡量控制在标准（如IS 1940 G2.5）以内。校正方法通常是在叶轮或平衡盘的特定位置去重（钻孔）或加重（加平衡块）。

2. 滑动轴承的检修

检查：检查巴氏合金层有无剥落、裂纹、磨损、烧熔现象。测量轴承间隙（压铅法）和瓦背过盈量。 修理：间隙过大或合金层损伤需重新浇铸巴氏合金（挂瓦），然后进行机加工至规定尺寸。轻微拉毛可用刮刀修刮。

3. 密封系统的检修

迷宫密封：检查密封齿是否磨损、倒伏。间隙超标需更换密封体或镶套修复。 碳环密封：检查碳环端面和内孔磨损情况，弹簧弹力是否衰减。通常磨损后直接更换新件。 干气密封：非专业人员勿轻易解体。检查动静环密封面有无损伤，O型圈是否老化。通常由专业厂家维修。

4. 对中找正

修理后，必须重新进行风机与电机之间的对中找正。使用双表法或激光对中仪，确保径向和轴向偏差在允许范围内（通常要求≤0.05mm）。对中不良是引起振动和轴承损坏的主要原因之一。

3.3 组装、试车与预防性维护

组装：按相反顺序组装，确保各部件清洁，螺栓按规定的力矩和顺序拧紧。 试车：
油循环：先开启润滑油泵，冲洗管路，确认油路畅通、压力正常。 点动：盘车无障碍后，点动电机检查旋转方向。 空负荷试车：逐渐升速至额定转速，监测振动、温度、声音是否正常。 负荷试车：缓慢关闭出口阀门，逐渐加压至额定工况，全面检查各项参数。
预防性维护（PM）：建立定期维护制度是避免突发故障的最佳策略。

日常点检：检查油位、油温、压力、振动、异响。 定期保养：定期化验润滑油，更换滤芯，清洗冷却器。 状态监测：利用在线监测系统或定期巡检，采集振动、温度数据，进行趋势分析，预测故障，实现预知维修。

结语

AI1100-1.198/1.004型硫酸离心鼓风机作为硫酸生产的关键设备，其稳定运行直接关系到企业的经济效益和安全环保。通过深入理解其型号背后的技术参数，掌握核心配件的结构原理与材质要求，并建立起系统化的故障诊断与修理维护体系，风机技术人员能够有效地提升设备管理水平，延长风机寿命，保障生产的安、稳、长、满、优运行。技术之路，学无止境，唯有不断钻研与实践，方能驾驭好这些工业“心脏”，为硫酸工业的持续发展贡献力量。
