多级离心鼓风机基础知识与D1100-2.75型号深度解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机，D1100-2.75，风机性能，风机配件，风机修理，轴功率，喘振

引言

多级离心鼓风机作为工业领域核心动力设备，在污水处理、冶金、化工、电力、建材等行业中扮演着不可或缺的角色，主要负责提供稳定、高压力的空气或气体流。其工作原理基于动能转换为势能，通过多个叶轮串联工作，逐级提高气体压力，以满足特定工艺需求。深入理解多级离心鼓风机的基础知识、性能参数、核心配件及维护修理要点，对于设备的安全、稳定、高效运行至关重要。本文将以D1100-2.75型多级离心鼓风机为具体案例，结合其关键性能参数，系统性地展开论述。

第一章 多级离心鼓风机核心工作原理与结构概述

多级离心鼓风机的核心在于“多级”设计。单级离心风机由于单级叶轮所能提供的压力增量（压比）有限，难以满足高压力工况的需求。多级结构通过将多个单级离心叶轮串联在同一根主轴上，每个叶轮及其配套的扩压器、回流器构成一个“级”，气体每经过一级，压力和温度就得到一次提升，从而在总压比要求较高时，能够以相对较低的单个叶轮线速度实现目标，这不仅提高了效率，也增强了运行的可靠性和稳定性。

其基本工作流程如下：气体从进气室轴向进入第一级叶轮，在高速旋转的叶轮作用下获得动能和压力能；随后，高速气流进入扩压器，流速降低，部分动能转化为压力能；接着，气体经回流器导流，改变方向后均匀进入下一级叶轮，重复上述过程。如此逐级增压，最终通过蜗壳（末级扩压器）汇集并经出气口排出。

典型的多级离心鼓风机主要结构部件包括：

转子总成：由主轴、各级叶轮、平衡盘、推力盘、联轴器等部件组成，是风机的核心旋转部件。

定子总成：包括机壳（气缸）、各级扩压器、回流器、进气室、蜗壳、轴承座等静止部件，用于支撑转子和引导气流。

密封系统：包括级间密封（如迷宫密封）、轴端密封（如碳环密封、干气密封）等，用于减少气体从高压区向低压区的泄漏。

轴承系统：包括支撑径向载荷的径向轴承（如滑动轴承）和承受轴向推力的推力轴承，确保转子平稳精确旋转。

润滑系统：为轴承和齿轮（若有时）提供强制润滑和冷却。

冷却系统：对压缩过程中的气体进行级间冷却，以降低功耗和温度，有时也对机壳进行冷却。

第二章 D1100-2.75型号机性能参数深度解析

型号D1100-2.75通常蕴含了风机的基本信息：“D”可能代表鼓风机（Draft）或特定系列，“1100”极有可能表示额定进口容积流量为1100立方米每分钟（m³/min），“2.75”可能是一个与压力或设计相关的系数。结合提供的详细参数，我们可以对该风机的性能进行深入解读。

1. 输送介质与进口条件

介质：空气。这是最常见的输送介质，其物理性质稳定。

进口流量：1100 m³/min。这是在进口状态（压力1 kgf/cm²，温度20℃，密度1.2 kg/m³）下的容积流量。它反映了风机处理气体的能力，是选型的关键参数之一。

进口压力：1 kgf/cm²（约等于0.098 MPa绝压，若此为表压，则绝压约为1.098 kgf/cm²）。这表明风机并非从标准大气压（约1.033 kgf/cm²绝压）下吸气，可能前端连接有预处理设备或处于特定压力环境中。性能计算必须基于绝压。

进口温度：20℃。这是设计的进气温度，直接影响气体密度和风机性能。

进口密度：1.2 kg/m³。此值是基于进口压力（绝压）和温度（20℃）计算出的空气密度。标准空气密度约为1.2 kg/m³（在20℃，1标准大气压下），此参数提示进口条件接近标准状态。

2. 出口参数与核心性能

出口升压：17500 mmH₂O（毫米水柱）。这是风机出口与进口之间的压力差，即风机产生的全压。换算成更常用的国际单位帕斯卡（Pa），约为171,675 Pa（1 mmH₂O ≈ 9.80665 Pa）。这是一个非常高的压力，典型的多级离心鼓风机特征。

轴功率：3118 kW。这是风机转子轴实际消耗的功率，用于压缩气体并克服各种损失（流动损失、机械损失等）。其计算公式可简述为：轴功率正比于 质量流量 乘以 每单位质量气体获得的能量（或称压头）。更具体地，理论功率可用“质量流量 × 重力加速度 × 压头”估算，但实际轴功率需除以风机效率。

转速：4600 r/min。这是风机转子的工作转速。高转速是多级离心风机实现高压力、紧凑设计的关键，但对转子动力学（临界转速、动平衡）和轴承要求极高。

配套电机功率：3200 kW（2极）。电机功率（3200 kW）略大于风机轴功率（3118 kW），这为风机可能存在的工况波动、传动损失以及一定的安全裕量提供了保障。2极电机通常对应较高的同步转速（如3000r/min），风机转速4600r/min表明很可能配备了齿轮箱进行增速传动。

3.性能曲线与运行区间理解
虽然不输出图表，但可以描述其性能曲线的关键特征。D1100-2.75的性能曲线通常以进口容积流量（如1100 m³/min）为横坐标，出口压力（或压比、升压）、轴功率、效率为纵坐标。

压力-流量曲线：是一条随流量增加而缓慢下降的曲线。在额定点（1100 m³/min, 17500 mmH₂O）附近运行效率最高。

功率-流量曲线：对于离心风机，功率一般随流量增加而增加。在额定流量下，轴功率约为3118 kW。

效率曲线：呈抛物线状，在额定点附近存在一个最高效率区。

关键运行限制—喘振与阻塞：

喘振：当风机流量减小到某一临界值（喘振线）以下时，会出现气流周期性分离和倒流，导致风机流量、压力剧烈波动，并伴随巨大噪音和振动，对风机危害极大。D1100-2.75必须避免在小流量区（远低于1100 m³/min）运行，通常需设置防喘振控制回路（如回流阀）。

阻塞：当流量增大到一定程度（阻塞线），流道内某处流速达到音速，阻力急剧增大，压力无法再提升，效率骤降。运行中也需避开此区域。

稳定工作区介于喘振线和阻塞线之间，且应尽可能靠近最高效率区。

第三章 风机核心配件功能与选材解析

D1100-2.75作为高压高速设备，其配件的可靠性直接决定整体性能。

1. 叶轮

功能：是能量转换的核心部件，通过高速旋转对气体做功。其型线设计（如后弯、径向、前弯）直接影响效率、压头和性能曲线形状。多级风机通常采用后弯叶轮以实现高效率和高稳定性。

选材与工艺：由于转速高达4600 r/min，叶轮承受巨大的离心应力。必须采用高强度材料，如高强度合金钢（34CrNi3Mo, 42CrMo等）。制造工艺多为整体精密铸造或数控铣削加工，并进行严格的动平衡校正（通常要求达到G2.5或更高等级）和无损探伤（如超声波探伤、渗透探伤）。

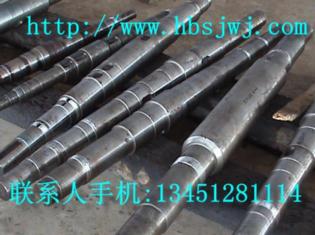

2. 主轴

功能：传递扭矩，支撑所有旋转部件。其刚性、强度至关重要。

选材与工艺：采用高强度合金钢锻件，经调质处理以获得优良的综合机械性能。加工精度要求高，各装配轴颈、轴肩需保证严格的尺寸公差和形位公差（如同轴度）。需进行临界转速计算，确保工作转速远离各阶临界转速。

3. 扩压器与回流器

功能：扩压器将叶轮出口的高速气流动能转化为压力能；回流器引导气流平稳进入下一级叶轮进口。

选材与工艺：通常采用铸铁（如HT250）或铸钢，流道表面要求光洁以减少流动损失。它们被固定在机壳内，与叶轮间的间隙（迷宫密封间隙）是影响级间泄漏的关键尺寸，装配时需严格控制。

4. 机壳（气缸）

功能：承受气体压力，包容所有静止和旋转部件，形成气体流道。

选材与工艺：由于承受高压（出口压力可达1 kgf/cm² + 1.75 kgf/cm² ≈ 2.75 kgf/cm² 绝压），通常采用高强度铸铁或铸钢（如ZG230-450）制成。设计为水平剖分或垂直剖分式，便于安装和检修。需进行水压试验，验证其承压能力。

5. 密封系统

级间密封：多采用迷宫密封，利用多次节流膨胀效应减少级间泄漏。材料常为铝或铜合金，质地较软，避免与叶轮刮擦时损伤叶轮。

轴端密封：防止气体向外泄漏或空气吸入。对于空气介质，可能采用碳环密封、浮环密封或更先进的干气密封。密封的选择取决于压力、转速和环保要求。

6. 轴承系统

径向轴承：高速重载工况下，多采用动压滑动轴承（如椭圆瓦轴承、可倾瓦轴承），依靠油膜形成支撑，稳定性好，阻尼能力强。

推力轴承：承受转子剩余的轴向推力（主要由叶轮前后压差产生，平衡盘平衡掉大部分），常用金斯伯雷（Kingsbury）型或米切尔（Michell）型可倾瓦推力轴承，可靠性高。

7. 齿轮箱（如有）

若电机转速低于风机工作转速，则需要增速齿轮箱。齿轮需采用高强度合金钢（如18CrNiMo7-6），经渗碳淬火磨齿工艺，达到高精度等级（如IS 1328的5级或6级）。

第四章 风机常见故障与修理维护要点

对D1100-2.75这类关键设备，预防性维护和及时正确的修理是保障长周期运行的关键。

1. 常见故障模式

振动超标：最常见故障。原因包括：转子动平衡失效（叶轮结垢、部件松动或损伤）、对中不良、轴承磨损、轴弯曲、喘振、基础松动等。

轴承温度高：润滑油质不佳（污染、乳化、粘度不合格）、油路堵塞、冷却器效率低、轴承磨损、安装间隙不当、负载过大等。

性能下降（压力/流量不足）：过滤器堵塞导致进气阻力增大、密封间隙磨损增大导致内泄漏严重、叶轮腐蚀或磨损、转速下降等。

异常声响：喘振（周期性低沉吼声）、轴承损坏（连续或间歇性尖锐声）、部件摩擦（刮擦声）。

气体泄漏：轴端密封失效、机壳法兰或管接头密封损坏。

2. 定期维护与检查

日常巡检：监测振动、温度、压力、流量等参数，听诊异音，检查漏油漏气。

定期保养：定期分析润滑油品质并按规定周期换油；清洗油过滤器、空气过滤器；检查联轴器对中情况。

状态监测：采用在线振动监测系统，定期进行振动频谱分析，早期发现转子、轴承故障征兆。

3. 大修流程与关键修理技术
当风机运行时间达到规定周期或出现严重故障时，需进行解体大修。

大修前准备：切断电源、介质，安全隔离；准备维修方案、图纸、专用工具（拉马、液压螺母等）、备件；清理现场。

解体与清洗：按顺序拆卸管路、联轴器、轴承盖、轴承、密封、转子总成等。彻底清洗所有部件，去除油污、结垢。

检查与测量：

转子：进行无损探伤（MT/PT检查表面，UT检查内部）；检查轴颈、止推盘磨损、跳动；必要时在动平衡机上重新进行高速动平衡，平衡精度需满足设计要求。

叶轮：检查叶片有无裂纹、磨损、腐蚀；测量口环间隙。

密封：检查迷宫密封齿磨损情况，间隙超差需更换。

轴承：检查巴氏合金层有无剥落、磨损、裂纹；测量轴承间隙。

扩压器/回流器/机壳：检查流道有无腐蚀、冲蚀痕迹；检查结合面是否平整。

修理与更换：对不合格的部件进行修复（如堆焊后机加工）或更换。严格按装配公差要求安装新密封、新轴承。

重新装配：按逆序精心装配。确保各部件的清洁度、装配间隙（如轴承间隙、密封间隙）、对中数据（转子对中、联轴器对中）完全符合制造厂标准。

试车与验收：大修后必须进行单机试车。逐步升速，密切监测振动、温度等参数，直至达到额定工况。进行性能测试，验证风机的压力、流量是否恢复。各项指标合格后方可投入正式运行。

结论

D1100-2.75型多级离心鼓风机是一款典型的大流量、高压力、高转速工业动力设备。对其性能参数的准确理解，是确保选型合理、运行高效的基础；对其核心配件的深入认知，是进行预防性维护和备件管理的前提；而掌握其常见故障模式与科学的修理维护流程，则是保障设备长周期、安全、稳定运行，最终创造最大经济效益的关键。作为风机技术人员，应不断深化理论修养，积累实践经验，才能驾驭好这类复杂的工业“心脏”。
