离心风机基础理论与能量方程深度解析
作者：王军（139-7298-9387）
关键词： 离心风机、欧拉方程、能量方程、伯努利方程、鼓风机设计、叶片型式、气体动力学
引言
在工业生产的广阔领域中，从工厂车间的通风换气、冶金高炉的鼓风送氧，到环保设备的废气处理、火力发电的烟气脱硫，离心风机作为核心流体输送设备，扮演着不可或缺的“肺”角色。作为一名风机技术从业者，深入理解其核心工作原理，是进行高效、可靠、创新设计的基石。而在所有理论基础中，能量方程——尤其是源自动量矩定理的欧拉方程（Euler‘s Equation）——无疑是这座理论大厦的顶梁柱。本文旨在系统性地梳理离心风机的基础知识，并重点对其设计的根本理论——能量方程进行深入的解析与说明，以期为同行，特别是初入行业的工程师们，提供一份清晰的理论参考。
第一章：离心风机的基本构造与工作过程
在深入理论之前，我们首先对离心风机有一个整体的物理认识。一台典型的离心风机主要由以下几大部分构成：
进风口（Inlet）： 保证气流能够均匀、顺畅地流入叶轮，以减少流动损失。

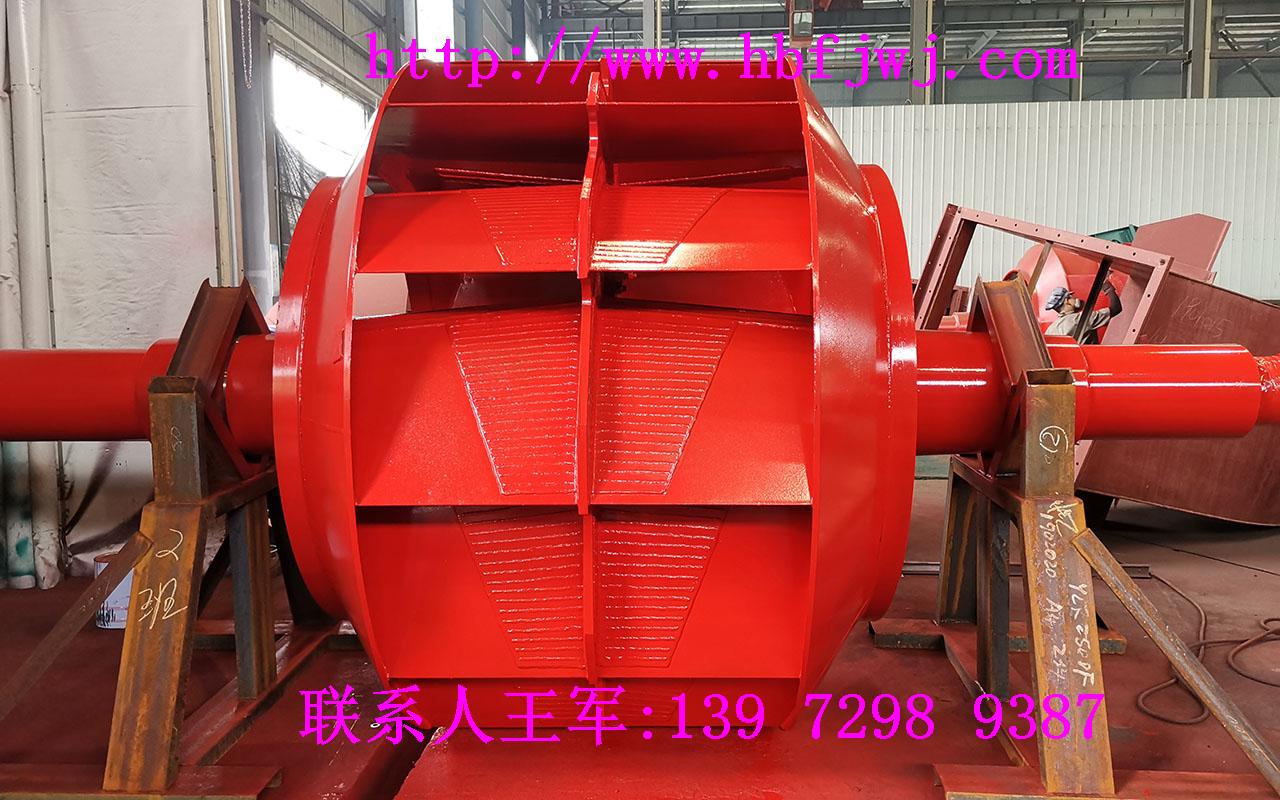

叶轮（Impeller）： 风机的“心脏”，是唯一对气体做功的部件。它由前盘、后盘和一系列夹在其中的叶片组成。叶轮通过旋转，将驱动装置（如电机）的机械能传递给气体，转化为气体的动能和压力能。
机壳（Volute/Casing）： 形似蜗牛壳的渐扩形腔体。其主要作用是收集从叶轮中流出的高速气体，并通过渐扩的流道将气体的动能有效地转化为静压能（压力能），最后导向出口。

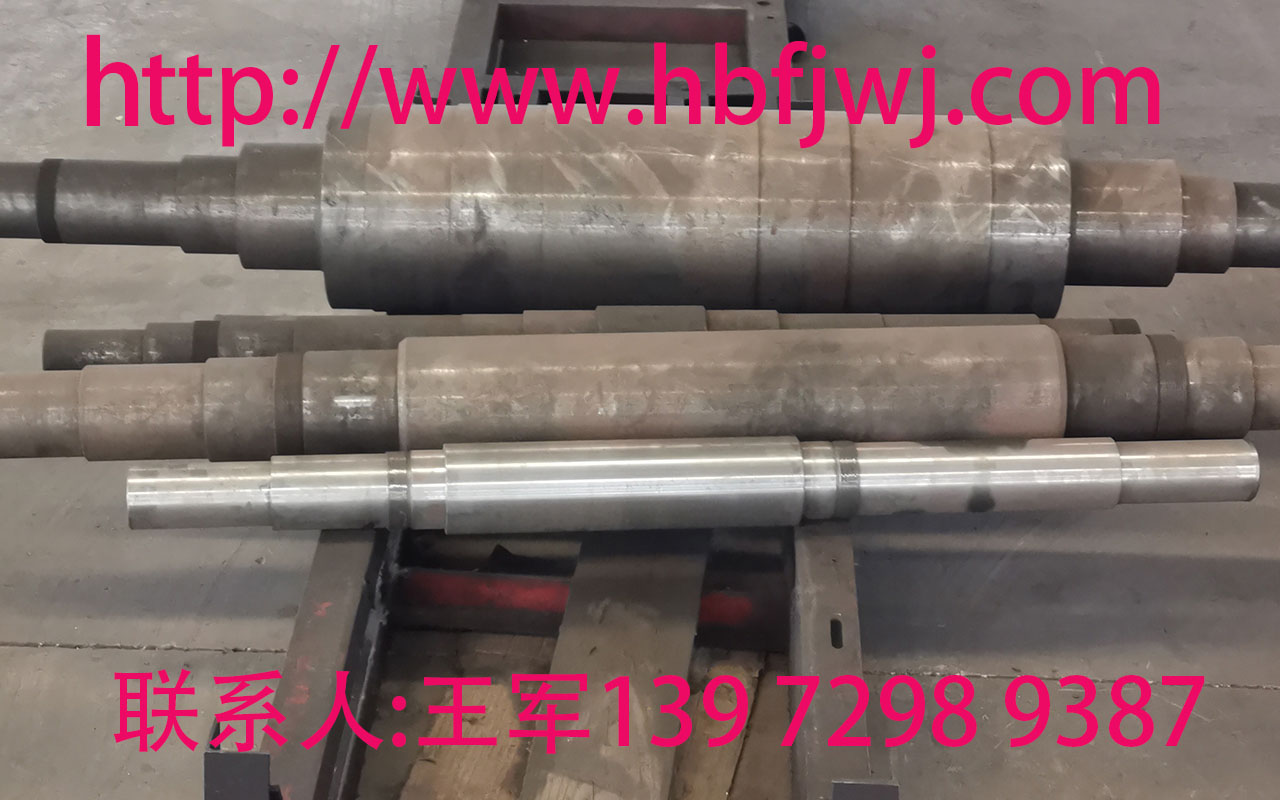

主轴（Shaft）与驱动装置（Driver）： 为叶轮提供旋转动力。
支撑部件（如轴承座）与密封部件： 保证风机稳定、高效、安全地运行。
其工作过程可以简述为：驱动装置带动叶轮高速旋转 → 叶轮叶片间的气体在离心力作用下被从中心甩向边缘，获得高速和压力 → 高速气流进入蜗壳形机壳 → 流道截面积逐渐增大，气流速度降低，动能转化为静压能 → 从出口排出高压气体。 与此同时，叶轮中心部位形成低压区，外部气体被持续吸入，从而形成连续的气流输送。
第二章：理论基础——能量方程的建立（欧拉方程）
要定量地计算风机对气体做了多少功、提升了多少压力，我们必须依赖严格的数学物理方程。这里，我们摒弃复杂的微分推导，从宏观的动量矩定理来理解能量方程的建立。
动量矩定理指出：作用于控制体上所有外力对转轴的力矩之和，等于单位时间内流出与流入该控制体的流体动量矩（角动量）的增量。
我们将此定理应用于风机叶轮这个控制体上：
外力矩： 驱动装置施加给叶轮的扭矩 M。
动量矩（角动量）： 质点的动量矩等于其质量流量、速度的切向分量（周向速度）和半径的乘积，即 m * u * r。
假设气体是稳定、连续流动的理想流体，且叶轮拥有无限多、无限薄的叶片，使得气体流线完全与叶片形状一致（这是一种理想化的假设，为“欧拉理想涡轮机”）。
设：
ṁ：质量流量（kg/s）
u1, u2：叶轮进口、出口处的圆周速度（m/s）
c1, c2：气体在进口、出口处的绝对速度（m/s）
w1, w2：气体在进口、出口处的相对速度（相对于旋转叶轮的速度，m/s）
c1u, c2u：绝对速度在圆周方向的分量（切向分量，m/s）
r1, r2：叶轮进口、出口半径（m）
ω：叶轮旋转角速度（rad/s）
根据动量矩定理，单位时间内（1秒），气体流过叶轮后的动量矩增量（出口动量矩 - 进口动量矩）等于外力矩 M：
M = ṁ * (c2u * r2 - c1u * r1)
另一方面，叶轮对气体做功的功率 Pth（理论功率）等于力矩乘以角速度：
Pth = M * ω = ṁ * ω * (c2u * r2 - c1u * r1)
因为 u1 = ω * r1, u2 = ω * r2，代入上式得：
Pth = ṁ * (u2 * c2u - u1 * c1u)
单位质量气体所获得的理论能量，称为理论全压（或理论扬程） Hth，其单位为 J/kg 或 m²/s²（也常被表述为米流体柱）。它等于功率除以质量流量：
Hth = Pth / ṁ = u2 * c2u - u1 * c1u
这就是离心风机的欧拉方程（Euler’s Equation for Turbomachinery），它是所有叶轮机械能量理论的核心基石。
方程物理意义解读：
Hth 表示叶轮传递给每千克气体的总机械能。
方程表明，理论能量头只与叶轮进口、出口处的速度三角形有关，与气体在流道内部的流动路径无关。这极大地简化了分析过程。
在设计时，为了获得最大的能量头，我们通常希望进口预旋 c1u 尽可能小，甚至为零（即轴向进气，c1u=0）。此时欧拉方程简化为：Hth = u2 * c2u。这意味着提高叶轮出口周向速度 u2（通过提高转速或增大叶轮直径）和增大气体出口切向速度 c2u，是提升风机压头的两个根本途径。
第三章：能量方程的深化——与伯努利方程的联系及压力构成
欧拉方程给出了总能量，但这部分能量具体如何转化为我们关心的压力？这就需要结合伯努利方程来理解。
对于风机而言，气体获得的能量（Hth）最终体现为静压能和动压能的增加。
静压（Static Pressure, Ps）： 气体分子热运动和无规则碰撞产生的压力，是克服管道阻力的有效力。
动压（Dynamic Pressure, Pd）： 气体定向流动所具有的能量，Pd = 1/2 * ρ * c²（ρ为气体密度，c为速度）。
全压（Total Pressure, Pt）： 静压与动压之和，Pt = Ps + Pd，代表气体的总机械能。
在理想情况下，叶轮传递给气体的理论全压 Hth（J/kg）等于气体全压的增加 ΔPt / ρ。
我们可以通过分析叶轮内的相对运动，将 Hth 分解。经过数学推导（柯西方程），可得：
Hth = (P2 - P1)/ρ + (c2² - c1²)/2 + (w1² - w2²)/2
这个式子具有深刻的物理意义：
(P2 - P1)/ρ：静压能增量。这部分是我们最希望获得的，用于克服系统阻力。
(c2² - c1²)/2：动压能增量。气体从叶轮流出时具有很高的速度，这部分动能需要在蜗壳中转化为静压能。
(w1² - w2²)/2：离心力做功和相对速度变化导致的静压能增量。其中：
(u2² - u1²)/2 项体现了离心力场的作用（因为 u=ωr，半径越大离心效应越强），它是离心风机产生静压的主要来源。
(w1² - w2²)/2 的另一部分体现了流道扩压（减速增压）的作用。
这个分解告诉我们，要提高风机的静压效率，不仅要利用好离心效应（增大 u2），还要设计好叶轮流道，使相对速度 w 平缓降低，实现良好的扩压效果，同时要配以高效的蜗壳，将出口动能 (c2²)/2 尽可能地回收转化为静压。
第四章：理论到现实的桥梁——损失、效率与实际性能曲线
欧拉方程描述的是理想无限多叶片的情况。现实中，叶片数量有限，气体存在滑移（Slip），并非完全沿叶片方向流出，导致出口切向速度 c2u 减小，从而实际的理论能头低于无限多叶片的计算值。这通过滑移系数 μ (μ < 1) 来修正：Hth_finite = μ * Hth_infinite。
此外，实际流动中存在多种损失，使得风机实际输出的能量（有效功）远小于叶轮理论传递给气体的能量（Hth）。这些损失主要包括：
流动损失（水力损失）： 包括摩擦损失、分离损失、冲击损失（偏离设计工况时）等。
泄漏损失： 高压区的气体会通过叶轮与机壳间的间隙泄漏回低压区，造成能量浪费。
轮盘摩擦损失（机械损失）： 叶轮外盘面与周围气体摩擦消耗的功率。
因此，风机的总效率 η 是有效功率（Pe = ΔPt_actual * Q，Q为体积流量）与输入轴功率（Pshaft）的比值：η = Pe / Pshaft。它综合反映了上述所有损失的大小。
将不同流量 Q 下对应的实际全压 ΔPt、轴功率 Pshaft 和效率 η 绘制成曲线，就得到了风机的实际性能曲线。这条曲线是风机选型、运行和调节的直接依据。设计者的目标，就是在给定的设计参数下，通过优化叶轮、蜗壳等部件的几何形状，最大化效率 η，并使性能曲线的高效区覆盖更广的运行范围。
第五章：能量方程指导下的叶片型式选择
欧拉方程和速度三角形直接决定了叶片的形状，进而影响风机的性能特性。根据出口安装角 β2（叶片出口切线与圆周反方向的夹角）的不同，离心叶轮分为三类：
后向式叶片（Backward-curved Blades, β2 < 90°）
最常见的高效型式。c2u < u2，出口绝对速度 c2 较小。
优点： 效率高；性能曲线呈“陡降”型，功率曲线随流量增大而下降（具有“自限功率”特性，电机无过载风险）；运行稳定。
缺点： 在相同转速和直径下，获得的压头相对较低。
适用于： 大部分通风、空调、工业送风等中高压场合。
径向式叶片（Radial Blades, β2 = 90°）
叶片出口沿径向延伸。c2u ≈ u2。
优点： 结构坚固，耐磨性好，适合输送含尘气体；压头介于后向和前向之间。
缺点： 效率低于后向式。
适用于： 除尘风机、物料输送风机等。
前向式叶片（Forward-curved Blades, β2 > 90°）
叶片弯曲方向与旋转方向相同。c2u > u2。
优点： 在相同转速和直径下，能产生很高的压头和流量；叶轮直径可以做得较小。
缺点： 效率最低；性能曲线呈“驼峰”型，可能存在不稳定运行区；出口速度 c2 极高，动能占比大，对蜗壳扩压能力要求高；功率曲线一直上升，电机有超载风险。
适用于： 低压、大风量的场合，如家用空调室内机、屋顶风机等。
选择哪种叶片型式，本质上是在效率、压力、流量、稳定性、结构强度之间寻求平衡，而这一切选择的源头，都可以从欧拉方程 Hth = u2 * c2u 中找到理论解释。
结论
欧拉能量方程，如同牛顿定律之于经典力学，为离心风机的设计和分析提供了最根本的理论框架。它简洁而深刻地揭示了叶轮机械传递能量的本质：能量头取决于进出口速度三角形的变化。从它出发，我们得以理解风机内部静压与动能的转化机制，明晰各种损失和效率的由来，并指导关键部件如叶轮叶片型式的设计选择。
